アーム廻り＆ファイナル、LSD＆マウント2！

今回は笠原様FD3S号の作業状況の続報です。




今回はデフ廻りの加工です。クスコ RS LSD組み込み済みのデフ玉を乗せ換える予定でしたがファイナルのギヤ比を4.1→4.7へ変更する作業も追加されたのでオーバーホールも合わせて行います。





4.7ファイナルギヤセットをスペーサーとカラーを使用して組み付けます。またベアリングやオイルシール類を全て新品へ交換して行きます。
そしてデフマウントにリジットマウントを組み付けます。






そして画像の様にドライブピニオンのベアリングの取り付く部分の径が違う為カラーを圧入してベアリングを取り付けます。
またリングギヤの厚さを合わせる為にスペーサーを挟みLSDへリングギヤを取り付けます。






そしてドライブピニオンを組み付けプレロードを測定して締め付けトルクを決定します。

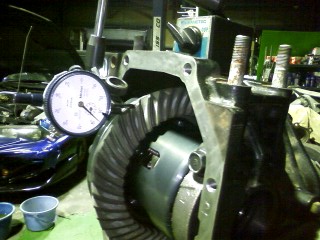

またLSDを組み付けシムを交換してギヤのバックラッシュを調整して完成です！










そして前回ご紹介しましたhttp://fc3sdrag.blog.shinobi.jp/Entry/209/
アーム類を組み付けて行きます。画像ではちょっと分かりずらいですがかなりキャンバー、キャスターついちゃってます！
この後デフ搭載、エンジンマウント交換、後にアライメントを調整して完成です！
その模様はまたお知らせします（＾＾）ｖ
